（6-20）x2000mm型重型龙门架式液压引料机
分类：
产品中心
整平机
关键词：
（6-20）x2000mm型重型龙门架式液压引料机
图文详情

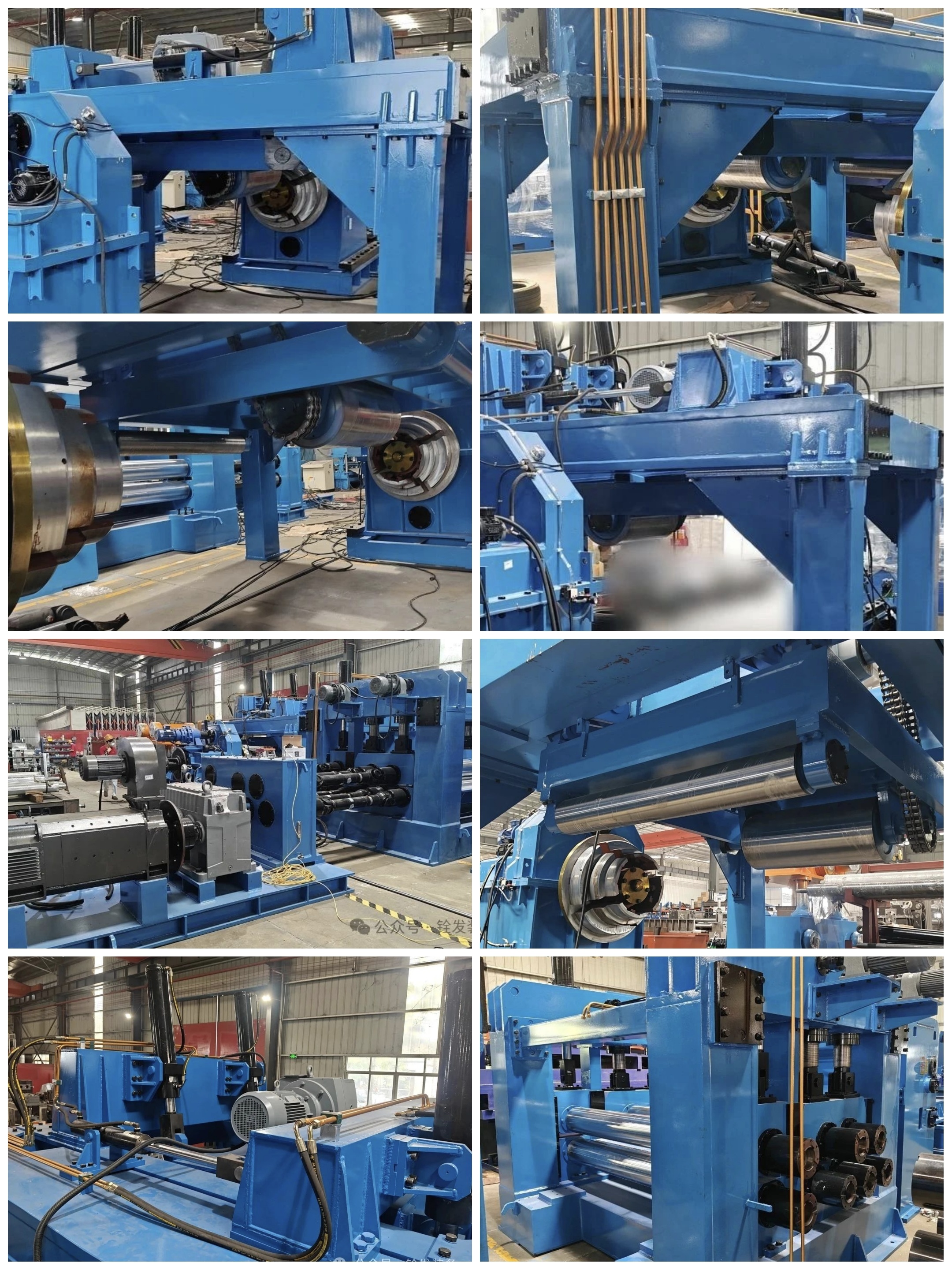

1、龙门架重型式机架
机架由型钢钢板焊接，横跨开卷机至送料预校机，确保引料机刚性强度，装液压压料、机械引料、液压整头及铲板装置。
2、双压料及传动装置
双电机 7.5kwx2;双胶压轮及传动;精密齿轮箱传动结构。
3、压料、引料装置
由驱动油缸、连杆机构、引料辊及动力装置组成，油缸通过连杆推动引料辊压紧钢卷，低转速大扭矩动力电机驱动引料。
4、整头装置
由移动油缸、机座、滑座、整头油缸、导柱及整头辊组成，为适应不同直径卷板的最佳整头位置，采用液压驱动的移动式结构设计。
5、铲板装置
由翻板、翻板油缸、淬火铲板及铲板油缸组成，为适配不同直径和厚度卷板的板头铲出，铲板经淬火处理，翻板油缸采用大缸径、大行程。
QF（6-20）x2000mm型数控开卷校平剪切机组，适用 Q235 热轧碳板校平，板厚 5 - 20mm、板宽 900 - 2000mm，机组进料净宽 2000mm；适配卷筒板内径 Φ550 - Φ760mm、外径 Φ1000 - Φ2200mm，卷筒板重量≤40t ；码料长度 1000 - 12000mm，机组运行速度 0 - 20m/min 且可调，机组总功率:~500KW、机组中心高:1000mm可满足多种规格板材的校平加工需求。
